LEDライン光源装置
「見えない」を「視える」に
LED LINE ILLUMINATOR
SPX-N80
LEDライン光源装置
外観検査に必要な性能を有したローコスト・ハイパフォーマンスモデル
- 400,000lxの高輝度
- 安定した外観検査を可能にする定照度機能（オプション）
- 連続照射50,000時間の長寿命
- 発光面長120～3,960mmまで対応
- 3,960mm、調光100％状態で自然冷却で使用可能
■ ローコスト・ハイパフォーマンスを実現
■ 400,000lxの高輝度
■ 安定した外観検査を可能にする定照度機能（オプション）
CONSTANT ILLUMINATION FUNCTION
定照度機能 【オプション機能】
■ SPX-N80では、オプションのPDセンサーを電源と光源に取り付けることによって、照度の変化を監視し、照度の変動を制御することができます。
※使用環境・条件により効果は異なります。
TECHNICAL SPECIFICATIONS
技術仕様
| 製品名 | SPX-N80 |
|---|---|
| 発光色 | 白、赤、緑、青、アンバー |
| 発光面長 （120mm刻み） | 120mm～3,960mm |
| 外形寸法 （mm、 突起部を除く） | L (発光面長＋120)×W50×H70 |
| 発光面幅 | 26mm |
| 有効発光長 | 発光面長よりマイナス160mm（発光長300mm以上のものに適用) |
| 消費電力 （最大照度時） | 225W/m |
| LED期待寿命 | 白、赤、緑、アンバー：50,000時間 青：12,000時間 ※筐体温度が0℃以上50℃以下にて、納入初期に最大光量として設定されている光量が70％光束維持率になるまでの時間を表し、保証時間ではありません。 |
| 使用環境 （結露なきこと） | 5～40℃, 20～80％RH |
| 保存環境 （結露なきこと） | 0～60℃, 20～85％RH |
| ケーブル長 （中継ケーブル） | 最大30m (専用ケーブル) |
※製品の仕様は改良のため、予告無く変更することがございます。
MODEL NUMBER
型番
型名：SPX-N80-①-②-③
| No. | 項目 | 種別 | 型名記号 |
|---|---|---|---|
| ① | 発光面長 (120mm刻み) | 120mm～3,960mm | 0120～3960 |
| ② | 搭載LED色 | 白 | W |
| 赤 | R | ||
| 緑 | G | ||
| 青 | B | ||
| アンバー | A | ||
| ③ | 定照度機能（オプション） | 有 | PD |
| 無 | ブランク |
※搭載LED色が赤は、PDオプション対応無しとなります。
※製品の仕様は改良のため、予告無く変更することがございます。
CB-N TECHNICAL SPECIFICATIONS
専用電源CB-N 技術仕様
| 製品名 | CB-N600-48 | CB-N1000-48 |
|---|---|---|
| 外形寸法（mm、 突起部を除く） | H97×D240×W200 | H106×D349×W258 |
| 質量 | 約3.2kg | 約5.2kg |
| 定格入力電圧（50/60Hz） | AC100～240V±10% | |
| 消費電力（発光面長、照度により変化） | 最大600W | 最大1000W |
| 使用環境（結露なきこと） | 5～40℃, 20～85％RH | |
| 保存環境（結露なきこと） | 0～60℃, 20～85％RH | |
| 調光方式 | パネル手動調光 / シリアル通信調光（RS-232C) 標準装備 | |
| 0～5Vアナログ調光 / 8bitデジタル調光 ※いずれかを選択 | ||
| LAN調光 （オプション） | ||
| 定照度機能（オプション） | 外付けPDセンサによる光量フィードバック | |
| ヒューズ定格 | 250V 10A | |
| ACコード | AC125V 15A 標準付属 | |
※製品の仕様は改良のため、予告無く変更することがございます。
CB-N MODEL NUMBER
専用電源CB-N 型番
型名:CB-N①-48-②③-④
| No. | 項目 | 種別 | 型名記号 |
|---|---|---|---|
| ① | 電源容量 | 600W | 600 |
| 1000W | 1000 | ||
| ② | 制御モード | 0-5Vアナログ制御 | A |
| 8bitデジタル制御 | D | ||
| ③ | LAN通信（オプション） | 有 | L |
| 無 | ブランク | ||
| ④ | 定照度機能（オプション） | 有 | PD |
| 無 | ブランク |
| 発光面長（mm） | 適用電源 |
|---|---|
| 120～2,520 | CB-N600-48 |
| 2,640～3,960 | CB-N1000-48 |

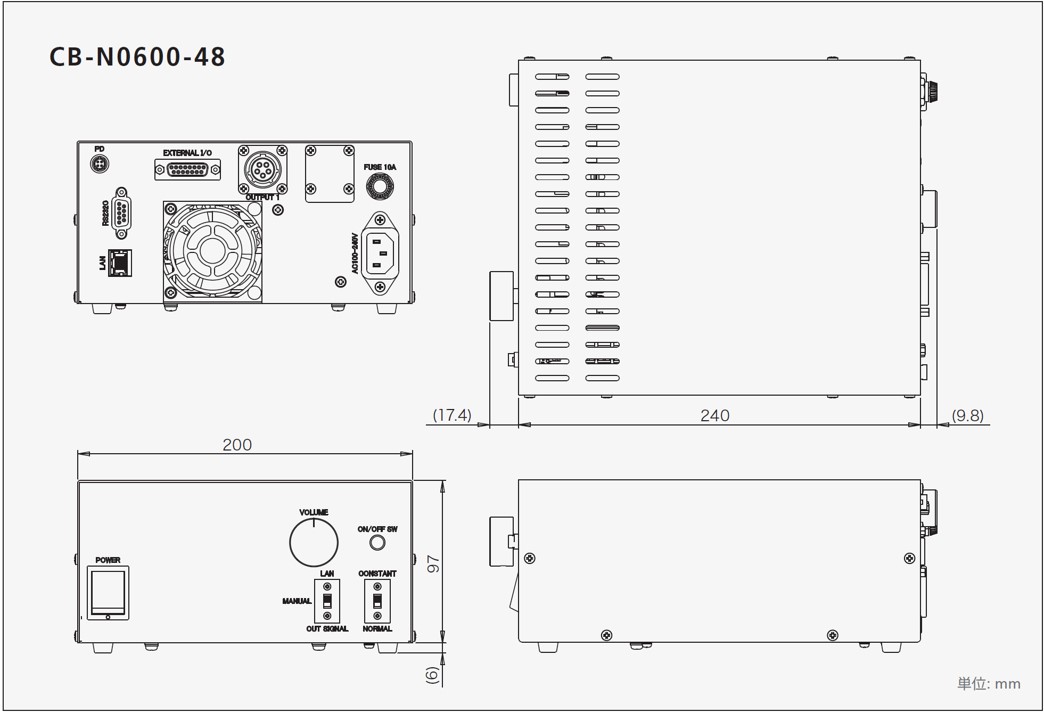

CB-N APPEARANCE
専用電源CB-N 外観図
