光ファイバー用光源装置
「見えない」を「視える」に
OPTICAL-FIBER OPTIC ILLUMINATOR

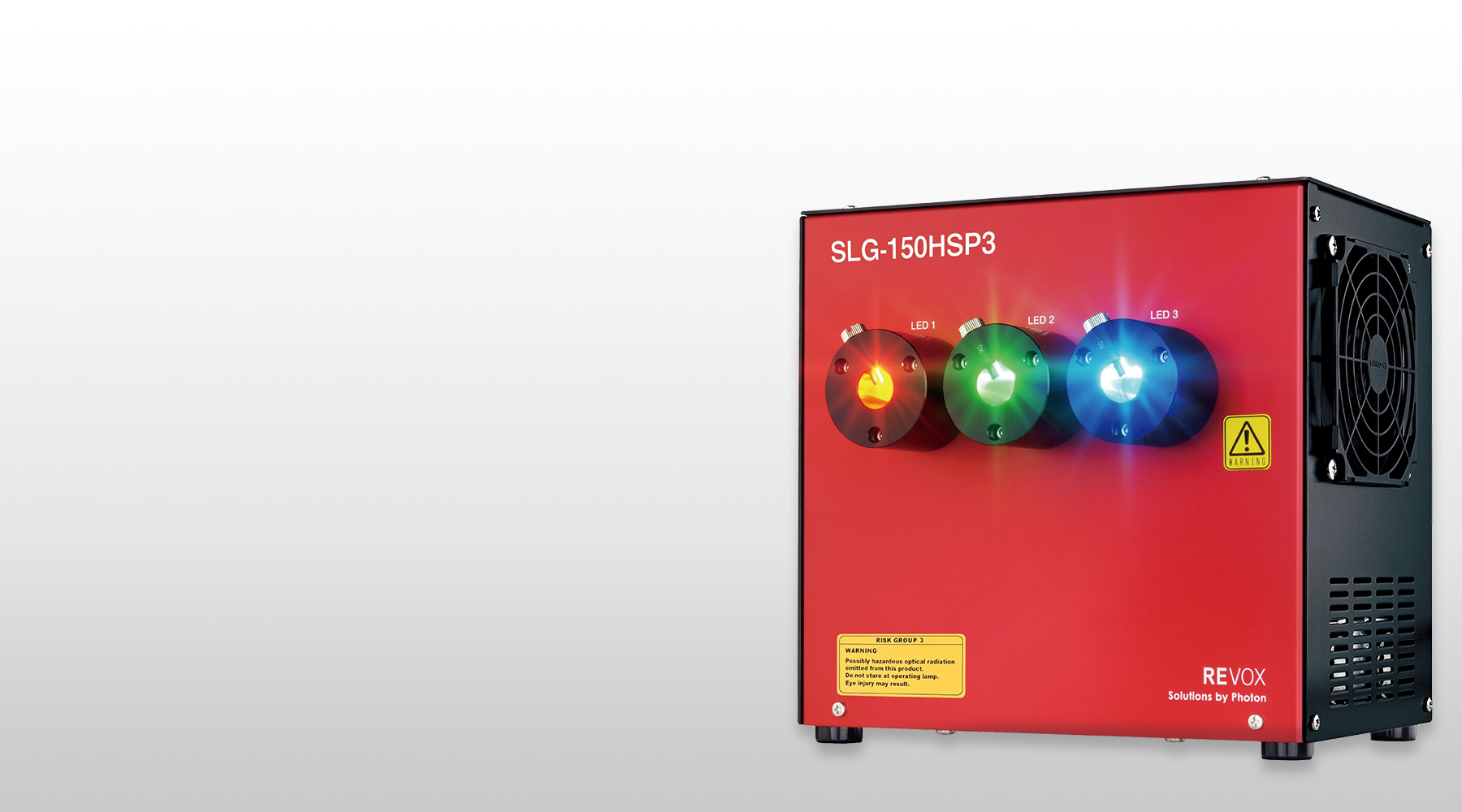

SLG-150HSP3
光ファイバー用光源装置
超高速応答性を実現したLEDパルス光源
- パルス制御に特化したLED光源
- 発光色がLED4色（赤・緑・青・白）から自由に3色選択可能
- 1台に3灯搭載し、省スペース化に貢献
- この一台で3光学系（光学条件）の撮像が可能（WWW）
照明点灯・消灯の入力信号に対する高速応答
3灯のLEDを高速で切り替え可能。モノクロカメラとRGB波長を使用しカラー画像の取得も可能
最大で、3つの光学系の撮像をを1台のカメラで実現することができ、検査スペースの省スペース化が可能に。
BUILT-IN TRIGGER FUNCTION
内部トリガー機能搭載し、任意の発光周期で点灯
内部トリガモード【立ち上がりエッジ設定時】
内部トリガモードは、外部トリガの入力信号は使用せずに、内部周期設定値とON WAIT時間及びLED ON時間の設定タイミングでLEDの点灯、消灯をさせます。
PULSE LIT SYNCHRONOUSLY
外部トリガー入力に同期してパルス点灯
外部トリガモード（1トリガ１スキャンモード）【立ち上がりエッジ設定時】
外部トリガモード（1T1Sモード）は、TRIG1～3からの入力信号とON WAIT時間設定及びLED ON時間設定のタイミングで動作します。
外部トリガモード（1トリガnスキャンモード）【立ち上がりエッジ設定時】
外部トリガモードは、TRIG1からの入力信号とON WAIT時間設定及びLED ON時間設定のタイミングで動作します。
TECHNICAL SPECIFICATIONS
技術仕様
| 製品名 | SLG-150HSP3 |
|---|---|
| 入力電圧 | AC100～240V(50/60Hz) |
| 適合ファイバー径 | φ8～14mm |
| 配光角 | 全角30° |
| LED発光色 | 赤・緑・青・白（R/G/B/W）から3色を選択
※白・白・白はSLG-150HSP2をご選択下さい。 |
| 消費電力 | Typ.250VA (最大光量時) |
| 絶縁耐圧（入力-出力、入力-FG） | AC1500V/1分印加 カットオフ電流：10mA以下 |
| DC500V/1分印加 20MΩ以上 | |
| 使用環境 | 温度5～40℃ 湿度20～80％(結露無き事) |
| 保存環境 | 温度-15℃～60℃ 湿度20～80%(結露無き事) |
| 調光範囲 | 50～100％ |
| 分解能 | 1,024階調 |
| 調光方式 | ETHERNET調光 |
| 異常検知 | LED温度異常／FAN回転数異常 |
| LEDの交換 | 送り返していただくことで対応可能 |
| LED期待寿命 | 30,000 時間(照度が70％に減光するまでの時間) |
| LED駆動方式 | 定電流方式 |
| 最小パルス幅 | 3μsec |
| 冷却方式 | FANによる強制冷却 |
| 環境規制 | RoHS・REACH 対応 |
| CE マーキング | 安全規格：EN61010-1適合、EMC規格：EN61000-6-4 EN610006-2適合 |
| PSE | 適合 |
| 入力コネクタ | AC入力：3PインレットEN60320-1認証C14タイプ×1 |
| 外部制御コネクタ | ETHERNET調光入力：RJ-45 |
| トリガ入力：D-sub9ピン ソケット | |
| 材質・表面処理 | 材質：アルミ合金、表面処理：アルマイト |
| 質量 | 5.5kg |
| 付属品 | 3P接地極付ACコード（最大定格125V 7A）2m、取扱説明書 |
※製品の仕様は改良のため、予告無く変更することがございます。
MODEL NUMBER
型番
SLG-150HSP3-①-②
① LED 発光色：白→W、赤→R、緑→G、青→B、未選択→X ※赤・緑・青・白から3色を選択する
② 適合ファイバー結束径：φ8～14mm→M
APPEARANCE
外観図
COLOR SELECTABLE
発光色がLED4色（赤・緑・青・白）から自由に3色選択可能

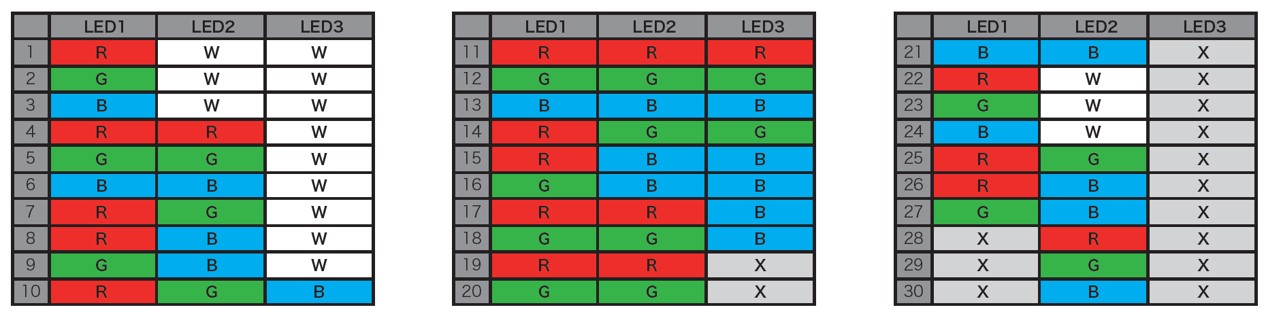

『 LED 色配列一覧 』の30パターンから選択となります。
※W・W・Wの組み合わせの場合は、SLG-150HSP2をご利用ください。
発光色：赤色・緑色・青色（R/G/B)
ラインライトガイドを装着すれば赤色・緑色・青色（R/G/B)のパルスライン照明としても使用可能
FERRULE ADAPTOR
口金
SLG-150HSP3用口金
ご使用のライトガイドの寸法をご確認のうえ、装着用口金をお選びください。
ライトガイドもご提案させていただきます。
※ラインライトガイド装着イメージ
